Фурнитура / ПВХ

Фурнитура для ПВХ-окон

ПВХАлюминийДерево
Каталог05 / 09

Академия ФУТУРУСС

Практические видео- и текстовые разборы систем открывания

2 видеоТекстовый разбор
Открыть Академию
ПВХ01 / 09

Маршрут движения створки

Простая поворотная створка с цапфой 11 мм

Фурнитура — Простая поворотная створка с цапфой 11 мм
Поворот

Инженерный акцент

Один режим движения: полный поворот створки без откидного проветривания.

поворот внутрьцапфа 11 ммПВХ-профиль
ПВХ02 / 09

Маршрут движения створки

Поворотно-откидная створка с цапфой 11 мм

Фурнитура — Поворотно-откидная створка с цапфой 11 мм
ПоворотОткидывание

Инженерный акцент

Поворот и откидывание объединены в одной обвязке и переключаются оконной ручкой.

поворототкидываниецапфа 11 мм
ПВХ03 / 09

Маршрут движения створки

Откидно-поворотная створка Тилт Фест для детской безопасности с цапфой 11 мм

Фурнитура — Откидно-поворотная створка Тилт Фест для детской безопасности с цапфой 11 мм
ПоворотОткидывание

Инженерный акцент

Последовательность режимов изменена: сначала проветривание, затем разблокируемое поворотное открывание.

сначала откидываниедетский блокираторцапфа 11 мм
ПВХ04 / 09

Маршрут движения створки

Фрамуга с цапфой 11 мм

Фурнитура — Фрамуга с цапфой 11 мм
Откидывание

Инженерный акцент

Фрамуга откидывается вокруг нижней горизонтальной оси и удерживается ограничителями.

верхняя створкаоткидывание внутрьцапфа 11 мм
ПВХ05 / 09

Маршрут движения створки

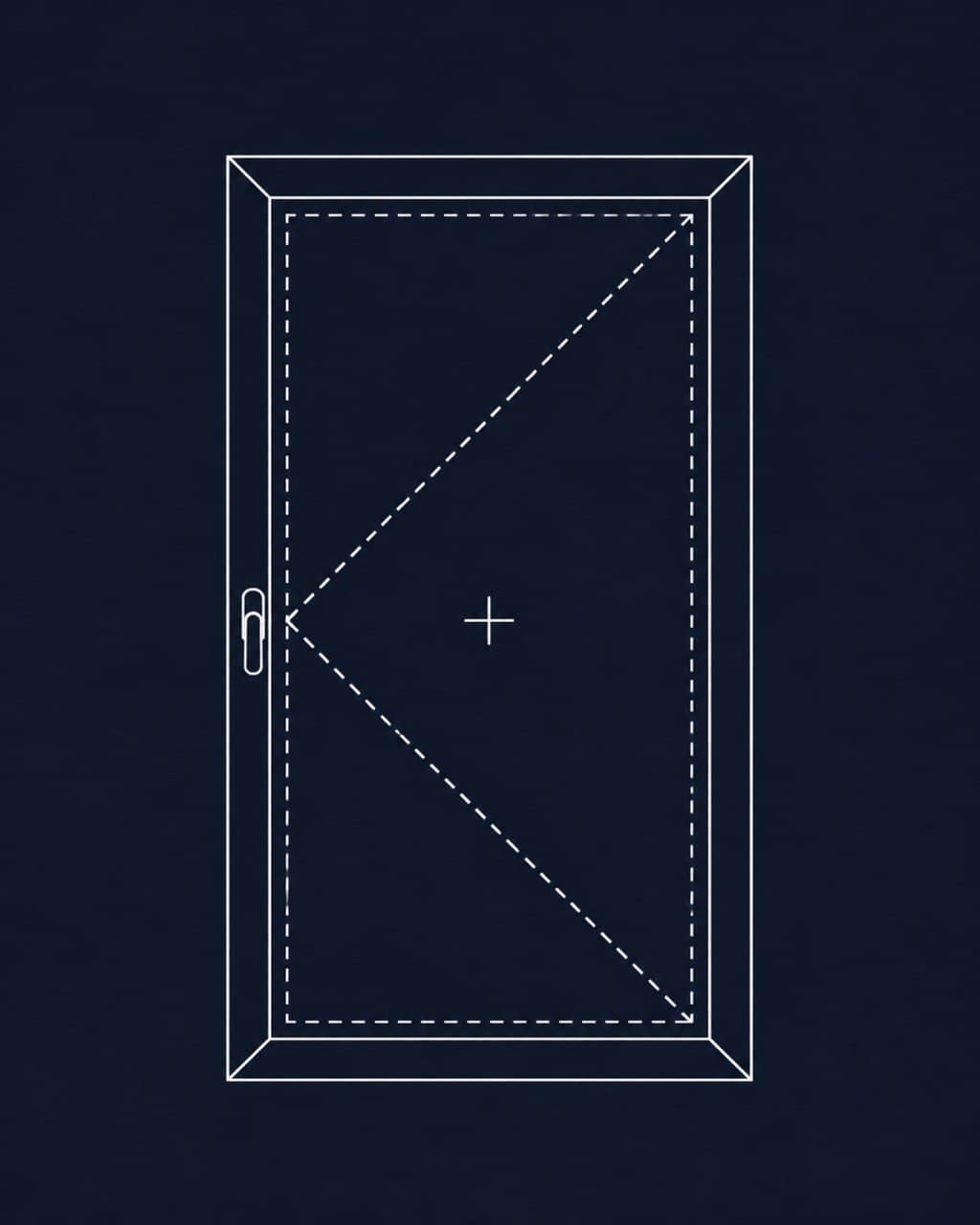

Дверная створка с многозапорным приводом и цапфой 11 мм

Фурнитура — Дверная створка с многозапорным приводом и цапфой 11 мм
Поворот

Инженерный акцент

Многозапорный привод распределяет запирание по высоте двери и не является оконным режимом открывания.

дверная створкамногозапорный приводцапфа 11 мм
ПВХ06 / 09

Маршрут движения створки

Поворотно-выдвижная створка — 3D-проветривание с цапфой 8 мм

Фурнитура — Поворотно-выдвижная створка — 3D-проветривание с цапфой 8 мм
Поворот3D-отвод

Инженерный акцент

Воздушный зазор создаётся параллельным отводом всей створки, а не движением по портальной направляющей.

отвод по периметру 6 ммцапфа 8 ммПВХ-паз 13 мм
ПВХ07 / 09

Маршрут движения створки

Наклонно-сдвижной портал ПВХ с цапфой 11 мм

Фурнитура — Наклонно-сдвижной портал ПВХ с цапфой 11 мм
Откидывание / сдвиг

Инженерный акцент

Одна активная створка сочетает откидной режим и сдвижение по направляющей.

наклонсдвижениепортальная направляющая
ПВХ08 / 09

Маршрут движения створки

Сдвижной портал ПВХ с щелевым проветриванием и цапфой 11 мм

Фурнитура — Сдвижной портал ПВХ с щелевым проветриванием и цапфой 11 мм
Сдвиг

Инженерный акцент

Щелевой режим относится к портальной обвязке и отличается от отвода створки на 6 мм по всему периметру.

сдвижениещелевое проветриваниецапфа 11 мм
ПВХ09 / 09

Маршрут движения створки

Штульповая пассивная поворотно-откидная створка с управлением от оконной ручки и цапфой 11 мм

Фурнитура — Штульповая пассивная поворотно-откидная створка с управлением от оконной ручки и цапфой 11 мм
ПоворотОткидывание

Инженерный акцент

Сначала работает активная створка, затем пассивная; схема сохраняет поворотный и откидной режимы.

две створкипроём без импостаактивная и пассивная

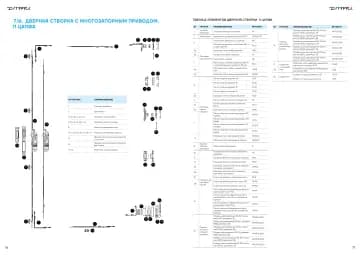

ДокументацияКо всей продукции

Где применяется и что проверить

Дверную створку комплектуют приводом, петлями и ответными частями как самостоятельное изделие. Дорнмасс, высоту привода, наличие порога, направление открывания и тип профильного цилиндра согласуют до составления спецификации.

Подходит для

  • Балконные и входные ПВХ-двери в пределах каталожной комплектации.
  • Створки, которым требуется несколько точек запирания по высоте.

Границы применения

  • Комплект нельзя подбирать только по высоте двери: важны профиль, дорнмасс и порог.
  • Цилиндр, нажимной гарнитур и дополнительные ригели согласуются отдельно.
Запросить комплект
